Descripción

La medida con tres transformadores de corriente asegura una lectura análoga a la del

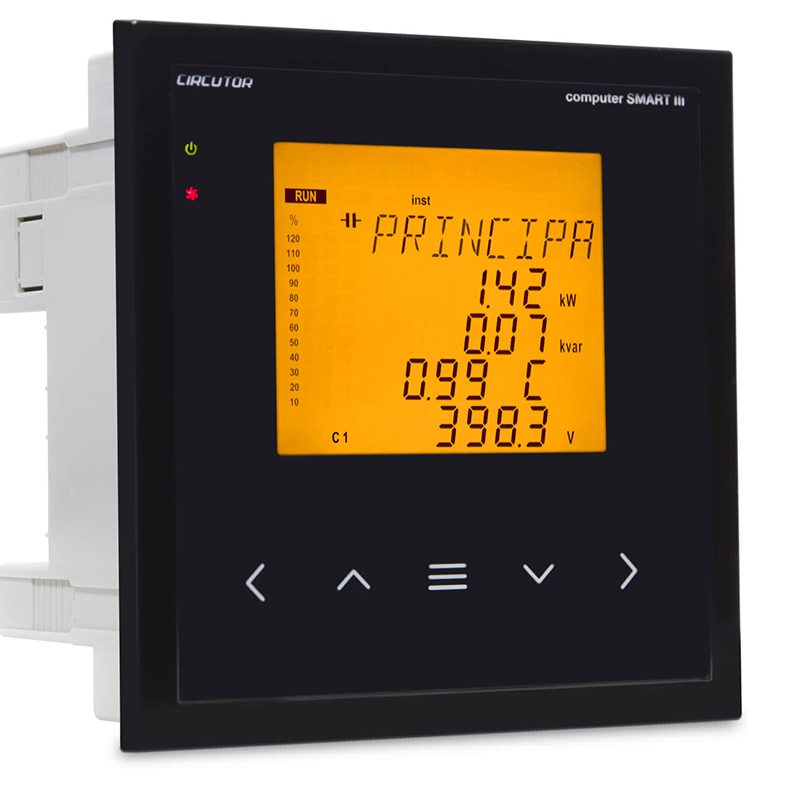

contador de compañía. El regulador de energía reactiva computer SMART III es el único
del mercado que añade a la tradicional medida con un solo transformador de corriente, la
posibilidad de medir con 3, incorporando, además, las funciones de un completo analizador
de redes, y el control de corrientes residuales de fuga.
El computer SMART III es un regulador que asegura un excelente mantenimiento
preventivo, mediante la programación de sus alarmas y las opciones de test de estado de los
condensadores, ofreciendo máxima supervisión y seguridad en su equipo de compensación. 6, 12 y 14 pasos
La conexión con 1 o 3 transformadores que permite el computer SMART III
lo convierten en el regulador ideal en cualquier instalación, siendo posible:
—— Cambiar de 1 a 3 transformadores en caso de:
–– Cambios en la penalización de reactiva
–– Cambios en los hábitos de consumo
–– Importantes desequilibrios en el sistema
—— Intercambiar el regulador en cualquier batería
—— Ideal en instalaciones con hasta 4 cos ? objetivos, para adaptarse a
cualquier necesidad de compensación (diferentes franjas horarias).
Permite su uso en equipos de compensación de Media Tensión.
Descripción
Aplicación
Características técnicas
Circuito de tensión Tensión alimentación 110…480 Vc.a.
Tolerancia 10%
Consumo 6 VA
Frecuencia 45…65 Hz
Circuito medida Tensión de medida 525 Vc.a. F-F
300 Vc.a. F-N
Medida de corriente x1 ó x3 transf. …/5 A ó …/1 A
Corriente de fugas Rango de medida I?prim = 10 mA…1 Ac.a.
Transformadores de corriente Serie WGC
Precisión Tensión y Corriente 1%
Cos ? 2% ±1 dígito
Medida de temperatura Rango de medida 0…80 ºC ±3 ºC
Relé de alarma Contacto de salida Conmutado
Umax y Imax de maniobra 250 Vc.a. / 6 A
Relé de salida Nº de relés 6 o 12 según tipo
Umax y Imax de maniobra 250 Vc.a. / 6 A
Relé de ventilador Contacto de salida No conmutado
Umax y Imax de maniobra 250 Vc.a. / 6 A
Salidas digitales Nº salidas 2
Tipo Transistor NPN
Umax y Imax de maniobra 24 Vc.c. / 50 mA
Entradas digitales Nº Entradas 2
Alarmas Nº de alarmas 17, totalmente configurables
Comunicaciones Puerto RS-485
Protocolo Modbus/RTU
Condiciones de trabajo Temperatura -20…+60 ºC
Humedad relativa 95% sin condensación
Altitud máxima 2000 m
Sistema de control PFC (Programa que minimiza el número de maniobras)
Seguridad Aislamiento Categoría III Clase II EN 61010-1
Grado de protección IP 40 montado
IP 30 sin montar según EN-60529
Normas IEC 62053-23 (2003-01), IEC 61326-1, EN 61010-1, UL 508
