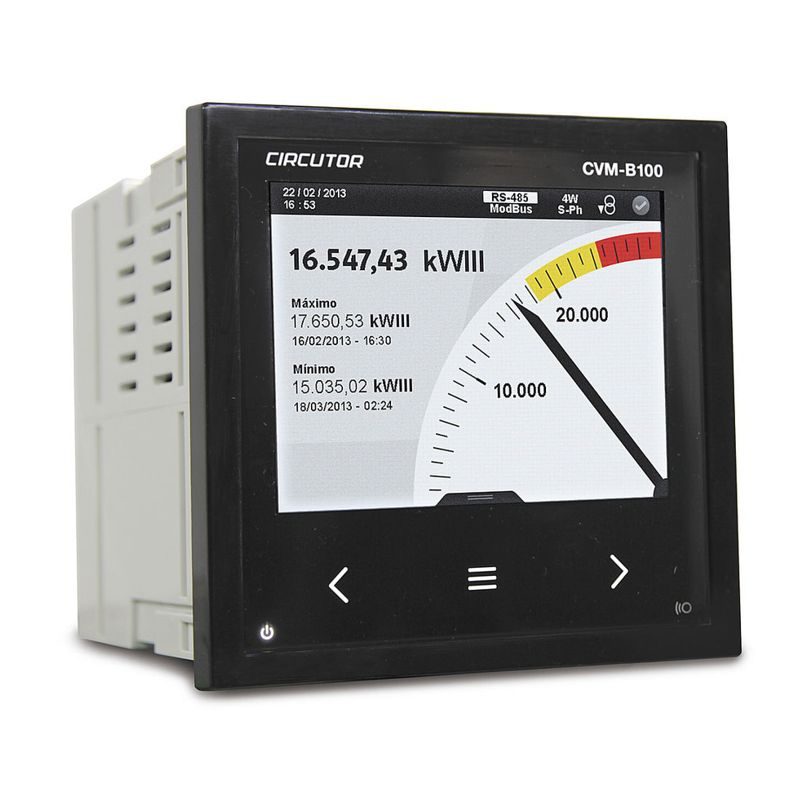

CIRCUTOR ANALIZADOR CVM-B100

ANALIZADOR DE REDES CIRCUTOR MOD. CVM-B100

Descripción

CVM-B100 es un analizador de redes trifásicos de instalación en panel,
con dimensiones de 96 x 96 milímetros .Dispone
de medida en 4 cuadrantes (consumo y generación). Adecuado para instalaciones de
Media o Baja Tensión, tanto en circuitos trifásicos a 3 o 4 hilos, Bifásicos con o sin neutro,
monofásicos o conexiones ARON.
CVM-B100 es un equipo de muy altas prestaciones, cuyo motor de medida
permite al usuario el análisis de innumerables parámetros eléctricos además de ofrecer
una gran variedad de módulos de expansión opcionales para un mismo equipo.
Características:
— Formato 96×96 (CVM B100)

— Pantalla VGA con gran resolución y color
— Protección frontal IP 65*
— 5 Entradas de tensión (3 fases + Neutro + Tierra) hasta 1000 Vf-f
— 4 Entradas de corriente ITF
— Precisión en Tensión, Corriente Clase 0,2
— Precisión en Energías Clase 0,5S
— Equipo expandible de hasta 4 módulos combinando entradas, salidas
digitales, analógicas, Modbus/TCP, Mbus, LonWorks, Profibus, XML/web
— Modular (posibilidad de conectar hasta 4 módulos de expansión)
— Botones de desplazamientos táctiles
— Fuente de alimentación universal
— Punto de comunicaciones RS-485 (protocolo Modbus/RTU y BACnet)
— Personalización de los parámetros a mostrar
— Indicador de horas de funcionamiento para mantenimiento preventivo.
Otras características:
— Innovador interfaz SCV (Slide, Choose & View) de presentación de datos versátil
que permite la personalización de los parámetros a mostrar por pantalla
— Parámetros eléctricos instantáneos, máximos y mínimos (con fecha y hora), demanda
— Parámetros eléctricos incrementales (energías), horas, costes, emisiones
— 3 Tarifas (seleccionables por entrada digital o por comunicaciones RS-485)
— Capaz de mostrar costes y emisores de KgCO2, por pantalla
según la energía consumida o generada

— 2 Salidas a relé para alarmas con retado, tiempos, ON y OFF, etc.
— 2 Salidas a transistor para alarmas o generación de impulsos
con todos los posibles parámetros de configuración
— 2 Entradas digitales con posibilidad de control sobre la selección
de tarifas del equipo o configurables para monitorización, mediante
comunicaciones RS-485 Modbus, de estados lógicos de otros equipos
electro mecánicos. (Interruptores diferenciales, Magnetotérmicos, etc)
