MAPREIME METER RELAY M96

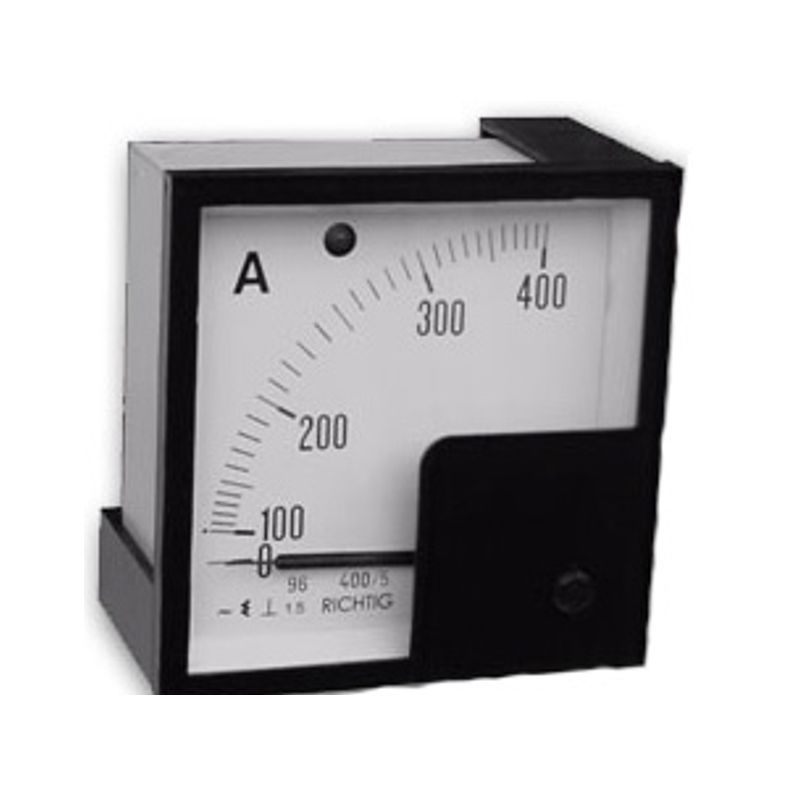

METER RELAY MAPREIME MOD. M96 96×96 mm

Descripción

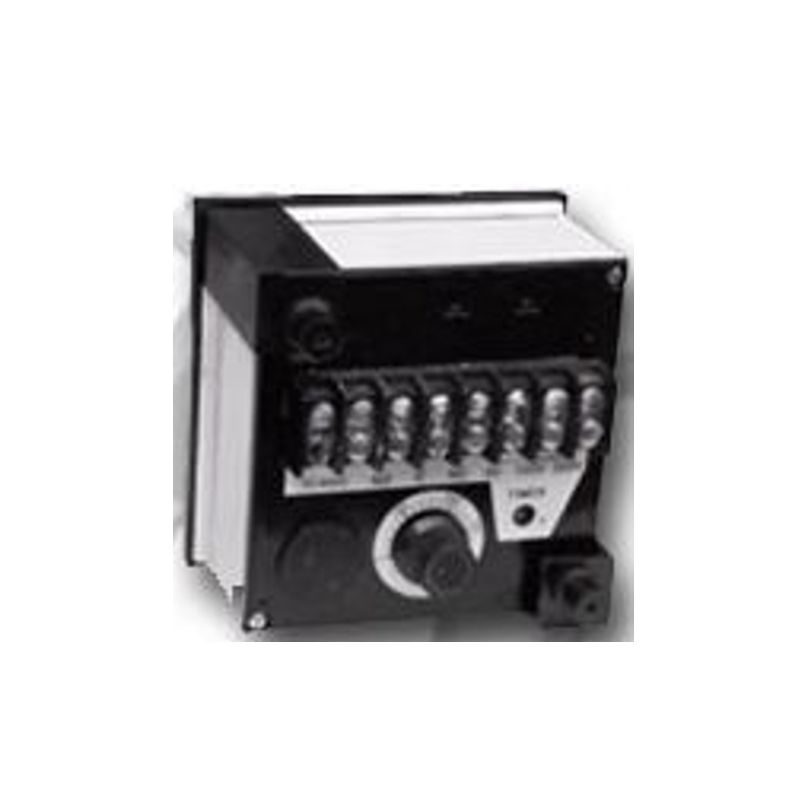

Meter relay con set point electronico que tienen salida a relevador y ajuste para disparo del Relé, a través de una perilla graduada en el respaldo del instrumento y LED bicolor al frente de la carátula.
Son instrumentos de gran durabilidad que operan por medio de un circuito electrónico alimentado con una fuente auxiliar de 120 ó 240 VCA., y que trae contactos de salida de un Relé de 10A 1P2T (NO-C-NC).
En el caso de los Amperímetros trae adicional un Timer integrado, el cual es ajustable por el usuario, para evitar el disparo del Relé por el paso de transitorios de amperaje que son normales en los circuitos. El tiempo de este Timer va de 0-15 segundos ajustables.
En la parte superior de la carátula lleva un LED bicolor que cambia de Verde a Rojo cuando electrónicamente ha disparado el Relé.

CARACTERÍSTICAS:
•SISTEMA DE HIERRO MOVIL
•CLASE DE EXACTITUD 1.5 (+/- 1.5% final de escala)
•TENSIÓN DE PRUEBA: 2kV(1min 60 Hz)
•FRECUENCIA DE OPERACIÓN: 15Hz-100Hz.
•BAJO CONSUMO

FUNCIONES DISPONIBLES:
AMPERÍMETROS AC
AMPERÍMETROS DC
VOLTÍMETROS AC
VOLTÍMETROS DC
INDICADORES M/min, RPM etc.
INDICADORES 4-20mA C/Rele
MILIAMPERIMETROS
TACÓMETROS ETC.
