Descripción

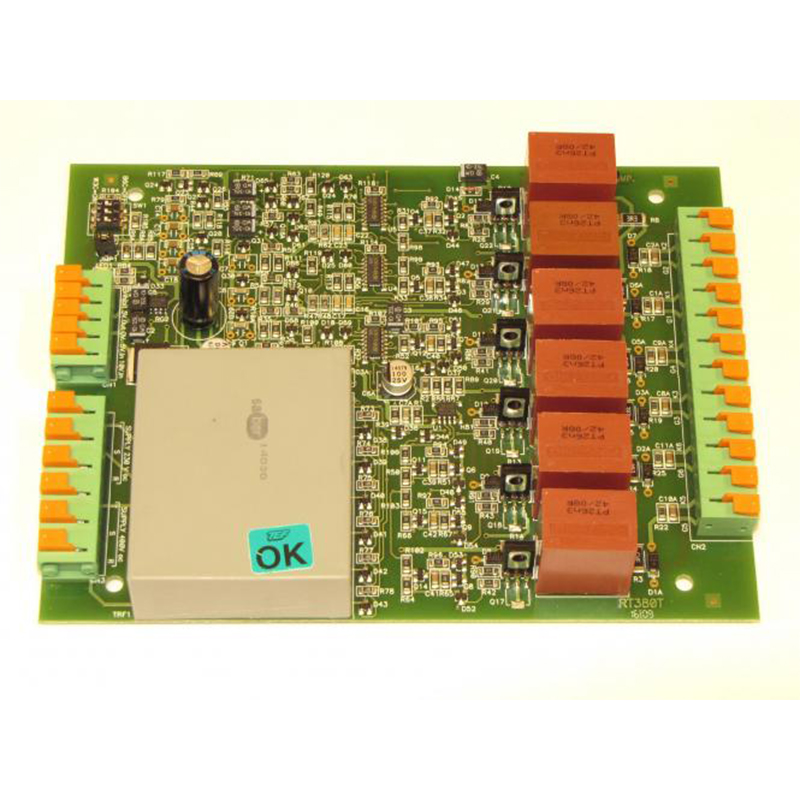

El modulo de disparo SEMIKRON MOD. RT380T 230/440 PCB
Esta diseñada para disparar 6 tiristores con regulación de fase para controlar la potencia en la parte de carga. Es recomendable usar Snubber RC para la protección de los tiristores y facilitar su disparo.

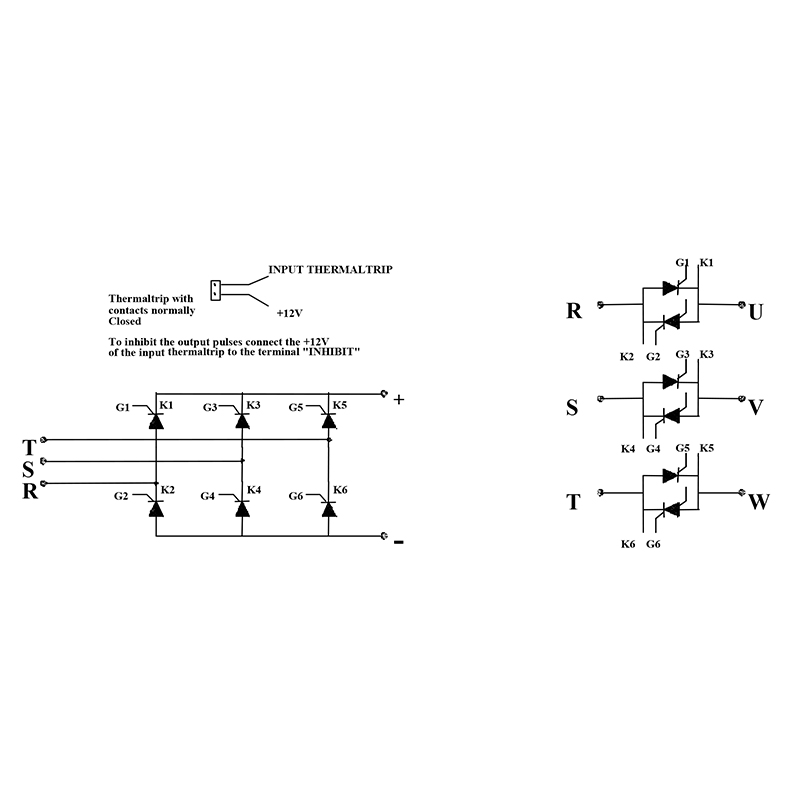

Se puede variar el voltaje en alterna si los 6 tiristores estan conectados en antiparalelo W3C , o con variación de voltaje de corriente directa configuraciones: B6C ,B6HK, o B6HKF.
Voltaje variable en alterna: La carga puede alimentarse con un voltaje variable de CA si ambos tiristores estan conectados en antiparalelo
Voltaje variable en directa: La carga puede alimentarse con un voltaje variabel de CD si ambos tiristores estan conectados en un puente controlado o semicontrolado.
La señal de disparo se controla con voltajes de 0-5VCD o 0-10VCD o se puede usar un potenciometro de 10Kohms y conectarlo a los pines 5Vout, 0V y 5V.
Este regulador es ideal para un amplio rango de aplicaciones como: control de iluminacion, control temperatura hornos electricos, control velocidad motores, arranque y control de motores de induccion, controles de baños galavanicos, control de procesos electroliticos.
